Menyelaraskan motor berperingkat NEMA adalah proses penting yang berdampak langsung pada kinerja, efisiensi, dan masa pakai motor serta peralatan yang dikendarainya. Sebagai pemasok motor berperingkat NEMA, saya telah menyaksikan secara langsung pentingnya penyelarasan yang tepat dan masalah yang dapat timbul jika hal tersebut tidak dilakukan dengan benar. Dalam postingan blog kali ini, saya akan berbagi wawasan saya tentang cara menyelaraskan motor berperingkat NEMA secara efektif.
Memahami Motor Berperingkat NEMA

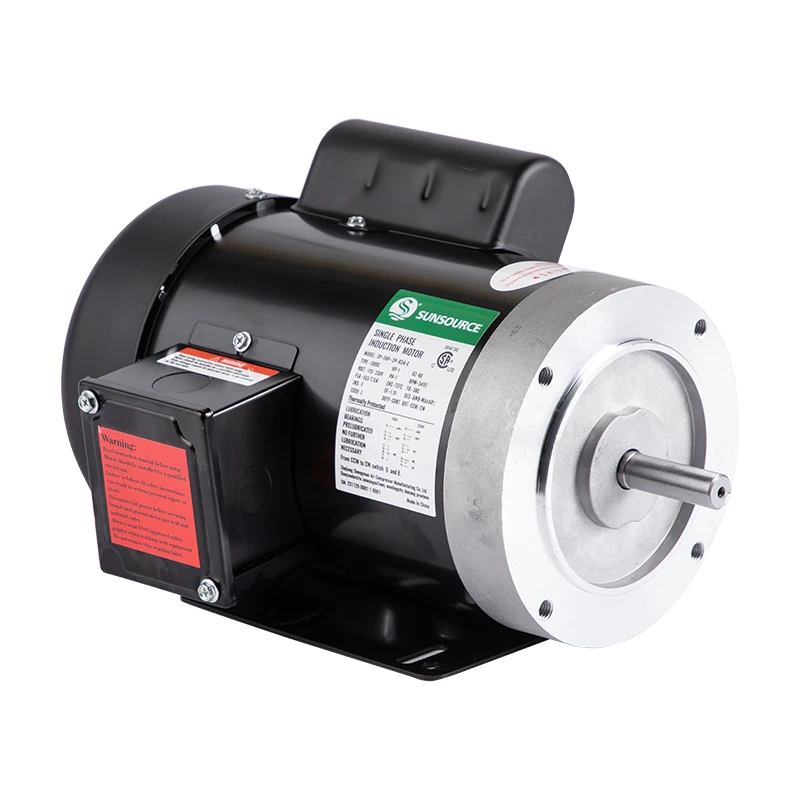

Sebelum mempelajari proses penyelarasan, penting untuk memahami apa itu motor berperingkat NEMA. Asosiasi Produsen Listrik Nasional (NEMA) menetapkan standar untuk motor di Amerika Utara. Motor berperingkat NEMA dirancang dan diproduksi untuk memenuhi standar ini, memastikan kompatibilitas, keandalan, dan kinerja. Ada berbagai jenis motor berperingkat NEMA, sepertiTIDAK ADA Motor AC,Motor Efisien Premium NEMA, DanMotor Listrik NEMA. Motor ini banyak digunakan dalam berbagai aplikasi industri dan komersial, mulai dari pompa dan kipas hingga konveyor dan kompresor.
Pentingnya Penyelarasan Motorik
Penyelarasan motorik yang tepat sangat penting karena beberapa alasan. Pertama, mengurangi getaran dan kebisingan. Motor yang tidak sejajar dapat menyebabkan getaran berlebihan, yang tidak hanya menyebabkan peningkatan keausan pada motor dan peralatan yang terhubung tetapi juga menimbulkan kebisingan. Hal ini dapat menjadi masalah besar di lingkungan kerja yang mengharuskan tingkat kebisingan diminimalkan.
Kedua, penyelarasan meningkatkan efisiensi energi. Ketika motor tidak sejajar, motor harus bekerja lebih keras untuk mentransfer tenaga ke peralatan yang digerakkan. Hal ini mengakibatkan peningkatan konsumsi energi dan biaya pengoperasian yang lebih tinggi. Dengan memastikan keselarasan yang tepat, Anda dapat mengoptimalkan kinerja motor dan mengurangi pemborosan energi.
Terakhir, penyelarasan yang benar akan memperpanjang umur motor dan komponen lainnya. Ketidaksejajaran dapat menyebabkan kegagalan dini pada bantalan, kopling, dan poros, sehingga menyebabkan biaya perbaikan dan waktu henti yang mahal. Dengan menyelaraskan motor dengan benar, Anda dapat mencegah masalah ini dan memastikan keandalan peralatan Anda dalam jangka panjang.
Alat yang Dibutuhkan untuk Penyelarasan Motor
Untuk menyelaraskan motor berperingkat NEMA, Anda memerlukan alat berikut:
- Indikator Panggilan:Ini digunakan untuk mengukur ketidakselarasan offset dan sudut antara motor dan peralatan yang digerakkan. Indikator dial memberikan pembacaan yang akurat dan penting untuk penyelarasan yang tepat.
- Lurus:Penggaris lurus digunakan untuk memeriksa paralelisme motor dan peralatan yang digerakkan. Hal ini membantu memastikan poros sejajar dan tidak ada ketidaksejajaran sudut yang signifikan.
- Shim:Shim adalah potongan tipis logam atau plastik yang digunakan untuk mengatur ketinggian motor. Mereka ditempatkan di bawah kaki motor untuk memperbaiki ketidaksejajaran vertikal.
- Sistem Laser Penyelarasan:Ini adalah alat yang lebih canggih yang menggunakan laser untuk mengukur dan menyelaraskan motor. Sistem laser penyelarasan sangat akurat dan dapat secara signifikan mengurangi waktu dan upaya yang diperlukan untuk penyelarasan.
Proses Penyelarasan Motor Langkah demi Langkah
Berikut ini adalah panduan langkah demi langkah tentang cara menyelaraskan motor berperingkat NEMA:
Langkah 1: Persiapan
- Bersihkan Permukaan Pemasangan:Sebelum memulai proses penyelarasan, pastikan permukaan pemasangan motor dan peralatan yang digerakkan bersih dan bebas dari kotoran. Kotoran atau serpihan apa pun dapat mempengaruhi keakuratan penyelarasan.
- Periksa Kopling:Periksa kopling antara motor dan peralatan yang digerakkan apakah ada tanda-tanda kerusakan atau keausan. Ganti kopling jika perlu.
- Kendurkan Baut Pemasangan Motor:Kendurkan baut yang menahan motor ke dasar pemasangannya. Ini akan memungkinkan Anda untuk mengatur posisi motor selama proses penyelarasan.
Langkah 2: Penyelarasan Kasar
- Gunakan Penggaris Lurus:Tempatkan penggaris lurus melintasi motor dan poros peralatan yang digerakkan. Periksa apakah ada ketidaksejajaran yang jelas dan lakukan penyesuaian kasar pada posisi motor menggunakan batang pengungkit atau alat lain yang sesuai.
- Periksa Paralelisme:Pastikan motor dan peralatan yang digerakkan sejajar satu sama lain. Anda dapat menggunakan level atau penggaris-sejajar untuk memeriksa paralelisme.
Langkah 3: Penyelarasan yang Tepat
- Pasang Indikator Dial:Pasang indikator dial pada motor dan poros peralatan yang digerakkan. Pastikan indikator dikalibrasi dengan benar dan ujung pengukuran bersentuhan dengan poros.
- Ambil Bacaan:Putar poros bersama-sama dan ambil pembacaan dari indikator dial pada posisi berbeda. Ini akan membantu Anda menentukan jumlah offset dan ketidaksejajaran sudut antara motor dan peralatan yang digerakkan.
- Lakukan Penyesuaian:Berdasarkan pembacaan, lakukan penyetelan posisi motor dengan menggunakan shim dan baut. Tambahkan atau lepaskan shim di bawah kaki motor untuk memperbaiki ketidaksejajaran vertikal, dan gunakan baut untuk mengatur posisi horizontal motor.
- Periksa kembali Keselarasannya:Setelah melakukan penyetelan, periksa kembali keselarasan menggunakan dial indikator. Terus lakukan penyesuaian hingga keselarasan berada dalam toleransi yang dapat diterima.
Langkah 4: Pemeriksaan Akhir
- Kencangkan Baut Pemasangan:Setelah penyelarasan sudah benar, kencangkan baut yang menahan motor ke dasar pemasangannya. Pastikan baut dikencangkan sesuai torsi yang ditentukan.
- Periksa Keselarasan Kopling:Periksa kembali keselarasan kopling antara motor dan peralatan yang digerakkan. Pastikan kopling terpasang dengan benar dan tidak ada pemutaran berlebihan atau ketidaksejajaran.
- Jalankan Motornya:Nyalakan motor dan amati pengoperasiannya. Periksa apakah ada getaran atau kebisingan yang tidak normal. Jika Anda melihat ada masalah, segera matikan motor dan periksa kembali kesejajarannya.
Kesalahan Penyelarasan Umum dan Cara Menghindarinya
Salah satu kesalahan penyelarasan yang paling umum adalah tidak menggunakan alat atau teknik yang benar. Seperti disebutkan sebelumnya, penggunaan alat yang tepat, seperti indikator dial dan sistem laser penyelarasan, sangat penting untuk penyelarasan yang akurat. Pastikan Anda memahami cara penggunaan yang benar dari alat-alat ini dan ikuti instruksi dari pabriknya.
Kesalahan umum lainnya adalah tidak memperhitungkan ekspansi termal. Motor dapat mengembang atau menyusut saat memanas atau mendingin, yang dapat memengaruhi keselarasan. Saat menyelaraskan motor, penting untuk mempertimbangkan suhu pengoperasian dan melakukan penyesuaian yang diperlukan untuk memperhitungkan ekspansi termal.
Terakhir, tidak melakukan pemeriksaan kesejajaran secara teratur juga dapat menimbulkan masalah. Seiring berjalannya waktu, keselarasan motor dapat bergeser karena getaran, keausan, atau faktor lainnya. Disarankan untuk melakukan pemeriksaan penyelarasan secara rutin dan melakukan penyesuaian seperlunya untuk memastikan kelanjutan kinerja dan keandalan peralatan Anda.
Kesimpulan
Menyelaraskan motor berperingkat NEMA adalah proses penting yang memerlukan perhatian terhadap detail dan penggunaan alat serta teknik yang tepat. Dengan mengikuti langkah-langkah yang diuraikan dalam postingan blog ini, Anda dapat memastikan bahwa motor Anda selaras dengan benar, yang akan meningkatkan kinerja, efisiensi, dan masa pakainya.
Sebagai pemasok motor berperingkat NEMA, saya berkomitmen untuk menyediakan produk dan dukungan berkualitas tinggi kepada pelanggan kami. Jika Anda memiliki pertanyaan tentang penyelarasan motor atau memerlukan bantuan dalam memilih motor yang tepat untuk aplikasi Anda, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda memaksimalkan investasi motor Anda dan memastikan kelancaran pengoperasian peralatan Anda.
Referensi
- Publikasi Standar Asosiasi Produsen Listrik Nasional (NEMA).
- Panduan Praktik Terbaik Penyelarasan Motorik dari Asosiasi Industri
- Panduan Pabrikan untuk Indikator Dial, Sistem Laser Penyelarasan, dan Motor Berperingkat NEMA
